Apsauginis barjeras sandėlyje ar gamybos ceche dažnai renkamas pagal išvaizdą ar kainą už metrą. Tačiau jo vienintelė paskirtis – sulaikyti konkrečią techniką konkrečiu greičiu. Jei šis skaičius nežinomas, net ir tvirtai atrodantis atitvaras gali neatlaikyti pirmo rimtesnio smūgio.
Barjero atsparumas vertinamas smūgio energija džauliais, kuri skaičiuojama pagal formulę E = ½ × m × v². Pavyzdžiui, pakrautas 3,5 t krautuvas, važiuojantis 8 km/h greičiu, į barjerą statmenai atsitrenkia maždaug 8 600 J energija – todėl barjero bandymų duomenys turi būti ne mažesni, o pasirinkimas pradedamas nuo technikos svorio ir greičio, ne nuo katalogo.
Toliau – kaip apskaičiuoti reikiamą atsparumą, ką reiškia PAS 13 bandymai ir kodėl svarbi ne tik barjero stiprybė, bet ir jo įlinkio zona.
Kodėl skaičiuojama energija, o ne svoris
Smūgio jėga priklauso nuo dviejų dalykų – masės ir greičio. Greitis formulėje keliamas kvadratu, todėl jo poveikis gerokai didesnis nei atrodo:
| Technika ir apkrova | Greitis | Smūgio energija (statmenai) |
|---|---|---|
| Elektrinis vežimėlis su padėklu, ~1,5 t | 6 km/h | ~2 100 J |
| Atsvarinis krautuvas su kroviniu, ~3,5 t | 8 km/h | ~8 600 J |
| Atsvarinis krautuvas su kroviniu, ~3,5 t | 12 km/h | ~19 400 J |
| Sunkesnis krautuvas, ~6 t | 10 km/h | ~23 100 J |
Lentelė rodo, kad tas pats krautuvas, važiuojantis pusantro karto greičiau, smūgiui sukuria daugiau nei dvigubai didesnę energiją. Todėl prieš renkantis barjerą verta žinoti realų, o ne leistiną vidaus taisyklėse greitį – jį galima išmatuoti stebint eismą piko metu.
Smūgio kampas keičia skaičiavimą
Statmenas smūgis – blogiausias scenarijus, bet sandėlyje jis pasitaiko rečiau nei kampinis. Kai krautuvas kliudo barjerą 22,5° ar 45° kampu, į atitvarą perduodama tik dalis energijos. Gamintojai bandymų rezultatus dažnai pateikia būtent nurodytam kampui, todėl lyginant produktus svarbu, kad kampai sutaptų. Barjeras, išbandytas 45° kampu, nėra tiesiogiai palyginamas su išbandytu 90° kampu.
Kas yra PAS 13
PAS 13 – Didžiosios Britanijos standartizacijos instituto (BSI) kartu su sveikatos ir saugos institucija HSE parengtas praktikos kodeksas, skirtas pramoninių apsauginių barjerų parinkimui ir bandymams. Jis turi dvi dalis:
- naudotojams – kaip parinkti barjerą pagal riziką, eismo srautus ir aplinkos sąlygas;
- gamintojams – kaip barjerus bandyti smūgiu ir skelbti rezultatus vienodu būdu.
Lietuvoje PAS 13 nėra privalomas teisės aktas, tačiau tai vienas iš nedaugelio dokumentų, leidžiančių objektyviai palyginti skirtingų gamintojų barjerus. Pasiteiraukite tiekėjo, ar konkretus modelis išbandytas pagal šią metodiką ir kokiu kampu.
Įlinkio zona – dažnai pamirštamas parametras
Lankstūs polimeriniai barjerai smūgio metu išlinksta ir taip sugeria energiją. Tai jų privalumas, tačiau išlinkimas reikalauja vietos. Atstumas, kurį barjeras pasislenka smūgio metu, vadinamas įlinkio zona. Jei už barjero iškart prasideda pėsčiųjų takas, darbo vieta ar stelažas, lankstus barjeras gali apsaugoti konstrukciją, bet kliudyti žmogų.
Praktiniai principai:
- už barjero palikti bent tiek vietos, kiek nurodo gamintojo įlinkio duomenys konkrečiai smūgio energijai;
- siauruose koridoriuose rinktis standesnį modelį arba mažinti technikos greitį;
- pėsčiųjų takus atskirti taip, kad tarp tako ir barjero liktų laisva juosta.
Barjerų tipai pagal paskirtį
| Tipas | Kur naudojamas | Į ką atkreipti dėmesį |
|---|---|---|
| Eismo (judėjimo) barjerai | Technikos keliai, įrenginių apsauga | Smūgio energija, aukštis pagal krautuvo konstrukciją |
| Pėsčiųjų tvorelės | Palei pėsčiųjų takus | Turėklo aukštis, ar nėra tarpų, pro kuriuos galima išeiti |
| Varteliai | Takų sankirtos su eismo keliais | Savaime užsidarantis mechanizmas |
| Kolonų ir kampų apsaugos | Pastato konstrukcijos | Atsparumas iš kelių krypčių |
| Signalinės apsaugos | Vartai, perėjos po vamzdynais | Įspėja apie per aukštą krovinį |
Plienas ar polimeras

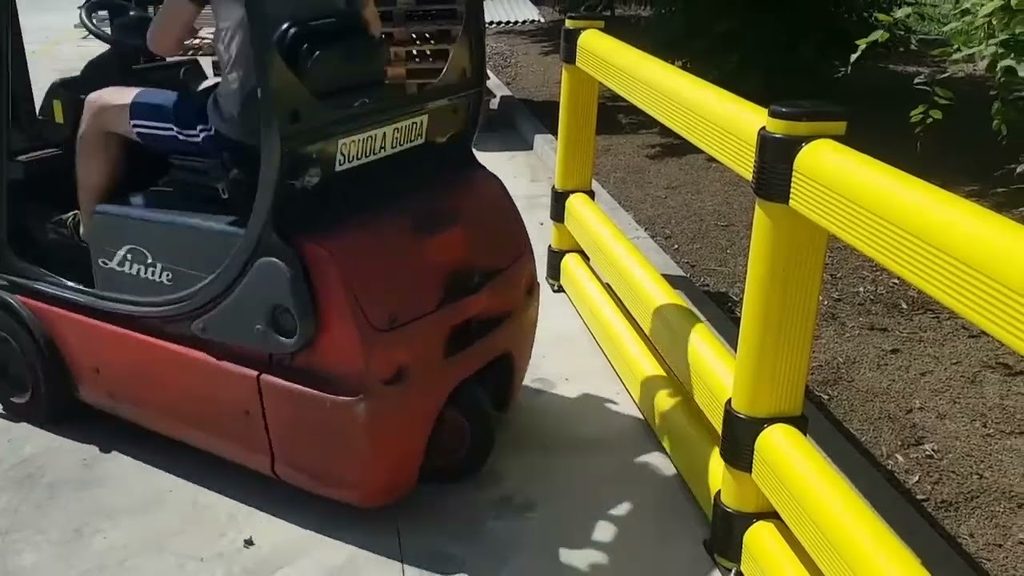

Plieniniai barjerai sulaiko smūgį standumu. Po stipresnio smūgio jie dažnai deformuojasi, o jėga perduodama inkarams ir grindims – betone atsiranda išdaužų. Polimeriniai barjerai, pavyzdžiui, Italijoje gaminami MPM sprendimai iš REFLEX technopolimero, smūgio energiją sugeria ir po nedidelių smūgių grįžta į pradinę formą. Be to, jie atsparūs UV spinduliams, cheminėms medžiagoms ir korozijai, o šaldymo patalpoms gaminamos atskiros linijos, kurios elastingos išlieka ir esant neigiamai temperatūrai.
Lietuvoje oficialus MPM partneris yra Preneta – įmonė, kuri ne tik tiekia, bet ir montuoja šias apsaugas logistikos, prekybos ir gamybos objektuose. Jos specialistai dirba ir už Lietuvos ribų: 2025 m. pabaigoje MPM apsaugos ir tvorų sistemos buvo įrengtos SBA grupės objekte Šiaurės Karolinoje, JAV. Dauguma modulinių sistemų sumontuojamos per kelias valandas, todėl sandėlio darbo stabdyti dažniausiai nereikia.
Tvirtinimas ir grindys
Net ir tinkamai parinktas barjeras neveiks, jei jis pritvirtintas prie silpno pagrindo. Prieš montavimą verta įvertinti:
- betono plokštės storį ir būklę tvirtinimo vietose;
- ar nėra įtrūkimų ir išdaužų prie numatomų inkarų;
- ar tvirtinimas nesutampa su deformacinėmis siūlėmis;
- ar grindyse nėra šildymo vamzdžių ar kabelių.
Polimerinių barjerų pranašumas – jie mažiau apkrauna inkarus, todėl tinka ir ten, kur grindys nėra idealios.
Dažniausi klausimai
Ar galima apskaičiuoti reikiamą atsparumą be specialisto?
Apytiksliai – taip, pagal pateiktą formulę. Tačiau realų pasirinkimą lemia ir smūgio kampas, įlinkio zona, technikos konstrukcija bei grindų būklė, todėl galutinį sprendimą verta priimti apžiūrėjus objektą.
Kokio aukščio turi būti barjeras?
Jis turi sutapti su ta krautuvo dalimi, kuri pirmoji kliudo kliūtį – dažniausiai tai atsvara arba ratų zona. Per žemas barjeras gali būti tiesiog pervažiuotas, per aukštas – kliudomas ne ta vieta.
Ar polimerinius barjerus galima perkelti?
Dažniausiai taip – modulinės sistemos išmontuojamos ir perkonfigūruojamos keičiantis sandėlio išplanavimui.
Praktinis žingsnis prieš užsakymą
Prieš prašant pasiūlymo surašykite naudojamą techniką su jos mase ir didžiausiu kroviniu, išmatuokite realų greitį pagrindiniuose keliuose ir pažymėkite vietas, kur jau yra smūgių žymių. Su šiais duomenimis Preneta projektų vadovai (tel. +370 649 35 159, vadyba@preneta.lt) gali parinkti barjerą pagal realią energiją, o ne pagal spėjimą. Įmonės biurai veikia Kaune, Darbo g. 16, ir Panevėžyje, Žiedo g. 22, darbo dienomis 8–17 val.
